双层玻璃反应釜配件示意图
更新时间：2022-11-15 8:58:32 浏览次数：31

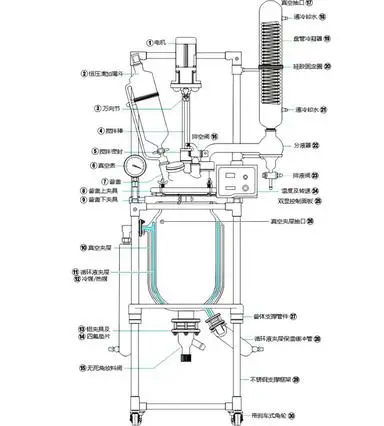

双层玻璃反应釜配件示意图
1、电机：采用低速増力型电机电机和减速机，保证设备长时间进行搅拌工作。另可根用户需求，选择使用防爆电机或直流无刷电机。
2、恒压滴加漏斗：配备高真空四氟手阀，可以保证内部压强不变，并且具有防倒吸的功能。
3、万向节：万向节具有变角度进行动力传动的功能，连接电机与搅拌棒，使设备的搅拌功能更加稳定。
4、搅拌棒：采用聚四氟乙烯材质，耐高温，耐腐蚀，防酸碱腐蚀。
5、搅拌密封：四氟组件加机械组件双密封、陶瓷轴承。
6、真空表：实时监测釜体内压力。
7、釜盖：采用七口开孔的设计，分别为搅拌器口60#、温度传感器口DN25、冷凝器连接球磨口50#、恒压漏斗口40#、固体加料口80#、排空阀34#、液体胶料口DN25。
8-9、釜盖上下夹具：起到固定釜盖与釜体的作用。
10、真空夹层：起到良好的保温作用，使温度不容易散失。
11-12、循环液夹层：通过连接低温冷却液循环泵、高低温一体机等可以提供低温或高温循环液体的设备，为釜体内部的实验物料进行加热或冷却。
13-14、铝制夹具和四氟垫片：起到固定放料阀的功能，并且具备良好的密封性。
15、无死角放料阀：使放料工作干净彻底，可拆卸的设计方便固体和颗粒以及粘酬度大的实验物料排放。
16、排空阀：护能够防止反应釜在转动过程中发生意外伤人的情况发生，提高反应釜的安全性。
17、冷凝器真空抽口：通过连接真空泵为冷凝器进行减压，从而加快冷凝器的冷凝效率。
18-21、通冷却水：通过连接低温冷却液循环泵等制冷循坏设备，来为冷凝器提供低温，加快冷凝器的冷凝效率。
19、盘管冷凝器：双层盘绕的设计，使冷凝器与气态物料的接触面积增大提高冷凝效率。
20、硅胶固定圈：起到固定冷凝器的作用。
22、分液器：用以进行液体与液体的分离。
23、排液阀：控制分液器内的物料排出。
24-25、温度及转速双显示面板：整机的操控面板，温度和转速都会以数字的形式显示在屏幕上，操作简单快捷。
26、真空夹层抽口：用以对真空夹层进行抽真空工作。
27、釜体支撑管件：用以固定和支撑反应釜釜体。
28、循环液夹层保温缓冲管：材质为不锈钢波纹管外包耐高温硅胶保温棉，保温性能良好。
29、不锈钢支撑框架：全SUS304不锈钢框架，具有更加良好的耐腐蚀性、耐热性。
30、带刹车式脚轮：方便移动，使用更加灵活。
